一、圖例

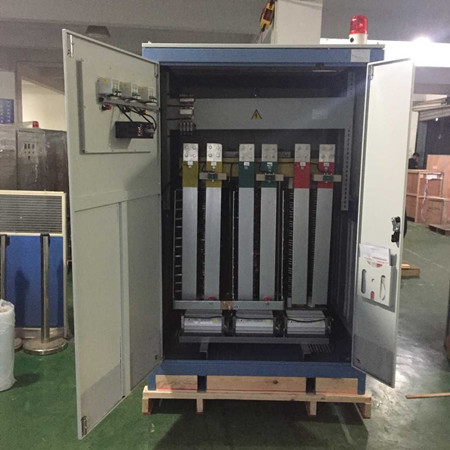

 |  |  |  | | HSG型三相干式 | HSG干式變壓器（帶外殼） | HDG型單相干式 | HSG三相干式變壓器（帶外殼） |
二、概述
本產品為我廠對某種用途而設計的派生品種，為考慮標準化、通用化、系列化、在無特殊情況時，請選用本目錄所列范圍內之品種。
三、工作原理

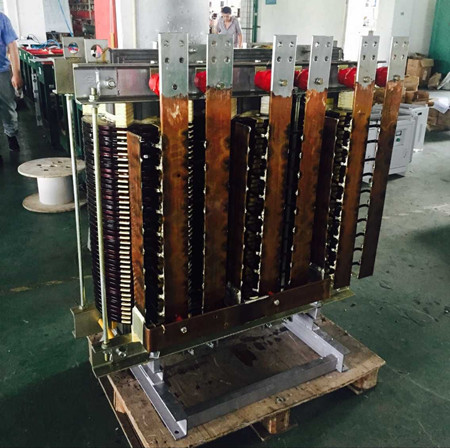

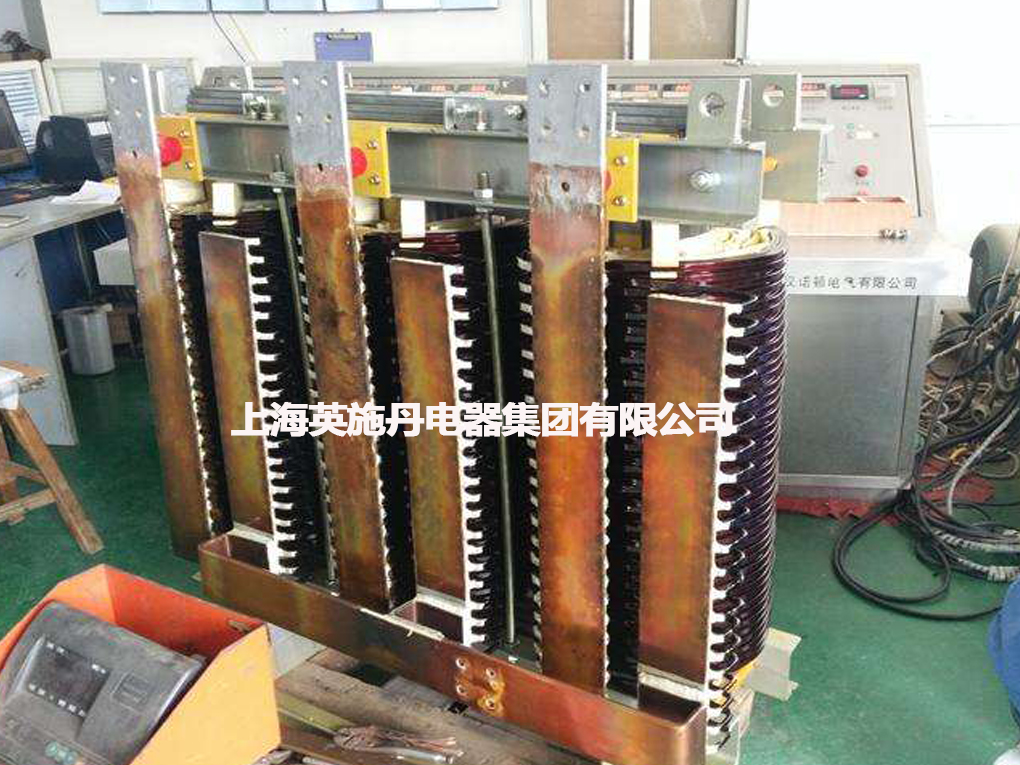

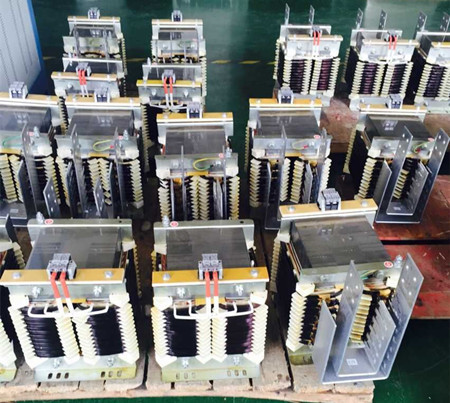

本型產品線圈為圓筒式，鐵心采用迭積式心式。器身外圍不用罩殼，初、次級出線頭引至因定的接線板或接線導電排，6千伏以上的變壓器有的采用環氧澆注線圈以提高防潮性能和機械強度，一般用小罩殼屏蔽以策安全。 四、用途 用于硅鉬棒電爐，大電流電爐做調壓使用。
五、技術參數
硅鉬棒變壓器主要技術性能與參數
| 型號規格 | 額定容量
KVA | 相數 | 額定電壓 | 損耗 | 空載電流
％ | 阻抗電壓
％ | 連接組別 | 外形尺寸
長×寬×高 （參考） | | 高壓 V | 低壓 V | 空載 W | 短路 W | | HDG-10 | 10 | 1 | 220
380 | 根
據
用
戶
要
求
任
意
選
擇 | 80 | 250 | 3.5 | 3.5 | L.io | 400×350×530 | | HDG-12 | 12 | 1 | 220
380 | 85 | 280 | 3.5 | 3.5 | L.io | 400×350×550 | | HDG-16 | 16 | 1 | 380 | 100 | 400 | 3.2 | 3.5 | L.io | 430×350×550 | | HDG-20 | 20 | 1 | 380 | 120 | 450 | 2.85 | 3.5 | L.io | 450×380×560 | | HDG-25 | 25 | 1 | 380 | 130 | 480 | 2.8 | 3.5 | l.io | 450×400×580 | | HDG-30 | 30 | 1 | 380 | 150 | 570 | 2.6 | 3.5 | L.io | 470×400×600 | | HDG-40 | 40 | 1 | 380 | 160 | 620 | 2.5 | 3.8 | L.io | 500×400×600 | | HDG-50 | 50 | 1 | 380 | 180 | 700 | 2.5 | 3.8 | L.io | 530×420×630 | | HDG-80 | 80 | 1 | 380 | 200 | 800 | 2.1 | 4 | L.io | 620×400×650 | | HSG-120 | 120 | 1 | 380 | 360 | 1320 | 1.8 | 4 | L.io | 750×420×680 | | HSG-20 | 20 | 3 | 380 | 100 | 460 | 3.2 | 3.5 | D.Y11 | 550×320×480 | | HSG-25 | 25 | 3 | 380 | 160 | 640 | 3.1 | 3.5 | D.Y11 | 580×350×500 | | HSG-30 | 30 | 3 | 380 | 180 | 720 | 2.8 | 3.5 | D,Y11 | 600×380×550 | | HSG-35 | 35 | 3 | 380 | 200 | 840 | 2.6 | 3.5 | D.Y11 | 650×380×550 | | HSG-40 | 40 | 3 | 380 | 220 | 920 | 2.5 | 3.5 | D.Y11 | 680×400×580 | | HSG-50 | 50 | 3 | 380 | 300 | 1400 | 2.1 | 3.5 | D.Y11 | 750×400×600 | | HSG-60 | 60 | 3 | 380 | 340 | 1600 | 1.9 | 3.8 | D.Y11 | 780×400×650 | | HSG-80 | 80 | 3 | 380 | 380 | 1900 | 1.8 | 3.8 | D,Y11 | 820×430×680 | | HSG-120 | 120 | 3 | 380 | 480 | 2160 | 1.6 | 4 | D.Y11 | 950×450×700 | | HSG-150 | 150 | 3 | 380 | 560 | 2480 | 1.5 | 4 | D.Y11 | 1020×500×800 | | HSG-200 | 200 | 3 | 380 | 620 | 2600 | 1.3 | 4.5 | D.Y11 | 1100×500×950 | | HSG-250 | 250 | 3 | 380 | 820 | 3560 | 0.8 | 4.5 | D.Y11 | 1150×520×1000 | | HSG-315 | 315 | 3 | 380 | 920 | 5200 | 0.7 | 4.5 | D.Y11 | 1200×550×1150 | | HSG-400 | 400 | 3 | 380 | 1120 | 6000 | 0.6 | 4.5 | D.Y11 | 1300×550×1200
|
