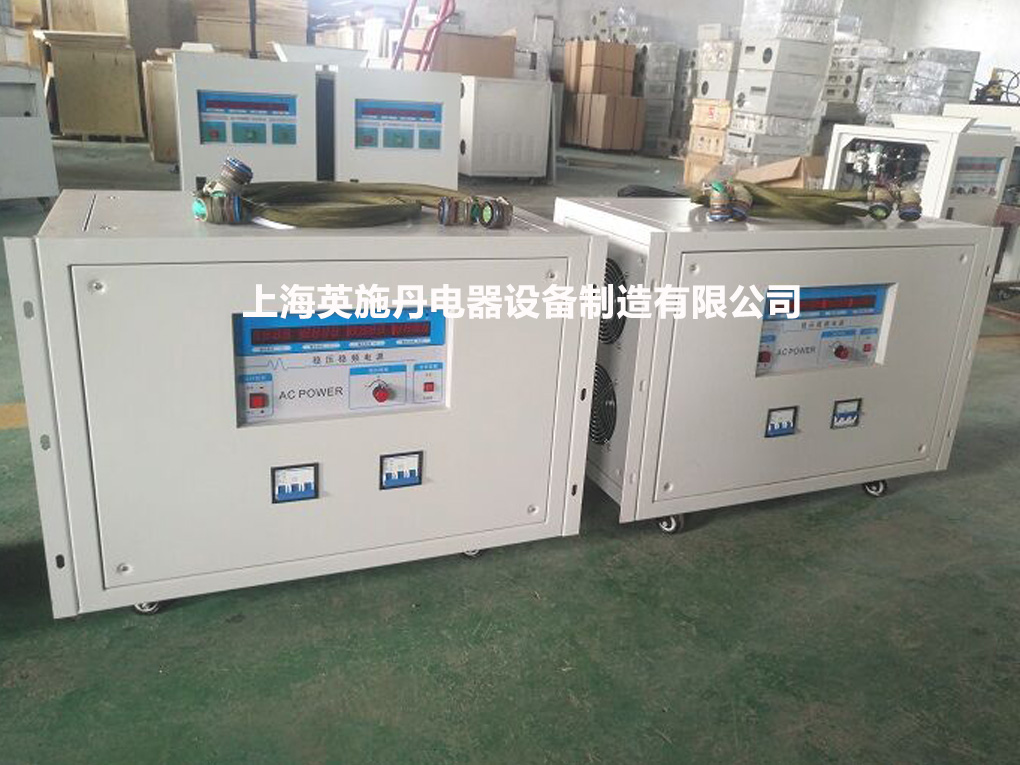

穩頻穩壓電源簡介：◇穩頻穩壓電源 (AC POWER SOURCE) 是將市電通過功率變換電路轉變?yōu)樗枰碾妷汉皖l率的一種精密電源. 由于世界各國電網指標不統一，生產出口產品都需要模擬不同國家的電網狀況 , 測試各種出口電器產品 。過去采用發電機進行二次變頻，但耗電量大，噪音大，穩定性差．穩頻穩壓電源能提供世界各國標準電網電壓及頻率。輸出電壓、頻率數字可調，適用于對出口電器產品進行電壓，頻率的老化測試。穩頻穩壓電源也可以作為進口60HZ設備的供電電源．
賀蘭穩壓穩頻電源主要針對部分偏遠地區電網電壓和頻率，或者發電機的電壓頻率波動較大，而導致負載設備不能正常工作而設計開發，該電源可對惡劣的電源進行穩壓，穩頻處理，避免了由于電壓頻率波動太大，波形失真大而對負載設備的危害。 我公司穩頻穩壓電源以多次出口朝鮮等發展中國家，均取得良好的運行效果。 控制系統原理
穩頻穩壓電源控制系統主要由信號發生單元，SPWM波生成單元，反饋控制單元，顯示單元，邏輯控制單元，保護單元，六大單元構成。每個單元分別由電路功能模塊組成：
信號發生單元包含：基準頻率產生電路，正弦波產生電路
SPWM波生成單元包含：三角波產生電路，SPWM波合成電路
反饋控制單元包含：電壓負反饋電路
顯示單元包含：電壓、頻率、電流、功率/功率因數顯示電路
控制邏輯單元包含：軟啟動電路，故障中斷處理電路，RESET電路
保護單元包含：過載偵測電路，過電壓偵測電路，過熱偵測電路，過流偵測電路，保險絲斷偵測電路
系統功能框圖 穩頻穩壓電源控制系統按功能順序從輸入到輸出還可分為21項功能單元。
單相穩頻穩壓電源系列
型號(RFC) | 500W | 11001 | 11003 | 11005 | 11010 | 11015 | 31010 | 31015 | 31020 | 31030 | 31045 | 31060 | 31075 | 容量 | 500VA | 1KVA | 3KVA | 5kVA | 10KVA | 15KVA | 10KVA | 15KVA | 20KVA | 30KVA | 45KVA | 60KVA | 75KVA | 電路方式 | IGBT/PWM | 交流輸入 | 相數 | 2W+G | 4W+G | 電壓 | 220V±15% | 380V±15% | 頻率 | 50HZ/60HZ±3HZ | 交流輸出 | 相數 | 單相二線+地線 | 電壓 | 高檔 | 10-300V | 低檔 | 5-150V | 頻率 | 50HZ/60HZ/40-70HZ連續可調 | 電流 | 高檔 | 2A | 8A | 12A | 20A | 42A | 63A | 42A | 63A | 83A | 125A | 187A | 250A | 312A | 低檔 | 4A | 16A | 24A | 40A | 84A | 126A | 84A | 126A | 166A | 250A | 374A | 500A | 624A | 負載穩壓率 | ≤±1%(純阻性) | 頻率穩定度 | ≤±0.01% | 失真率 | THD≤±2% | 波峰因素比 | 3:1 | 效率 | ≥85% | 反映時間 | ≤2MS | 顯示精度 | 4.5位電壓表 | 解析度0.1V | 4.5位電流表 | 解析度0.1A | 4.5位頻率表 | 解析度0.1HZ | 功率表 | 解析度1W | 功率因數表 | 解析度0.001 | 保護功能 | 過流保護，過壓保護，短路保護，過溫保護，自診斷保護及報警裝置 | 安規 | 絕緣抗阻 | 500VDC/200M歐姆 | 耐壓絕緣 | 1800VAC/5mA/1min | 尺寸(MM) | 440x470x150 | 430x540x700 | 430x770x990 | 430x770x990 | 600x970x1240 | 800x1090x1600 | 重量(KG) | 25 | 35 | 75 | 85 | 145 | 165 | 155 | 185 | 275 | 345 | 450 | 580 | 620 |
